同济大学航空航天与力学学院
力学实验中心
静水压强虚拟实验
实验过程

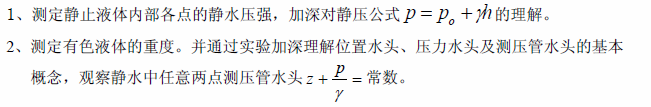

实验目的

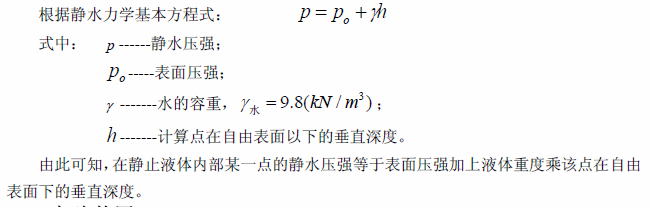

实验原理

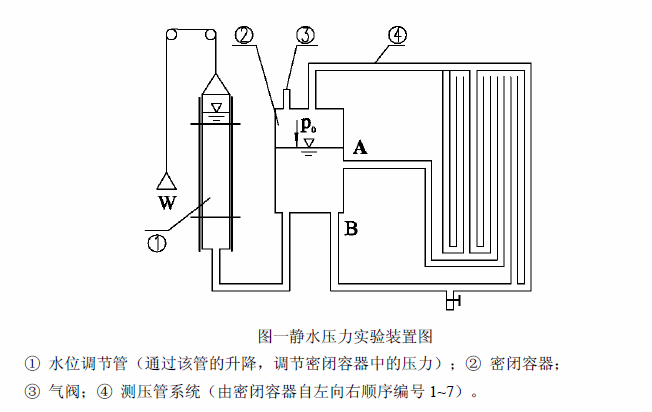

实验仪器
实验步骤
1.读取A、B 点的标高
读取A、B 点的标高读数∇A、 ∇B
2.打开容器上气阀
打开容器上之气阀，此时容器内水面上之压力o a p = p (大气压)
3.关闭容器上气阀
关闭容器上气阀
4.测量正压数据
在保持 po > pa 的条件下，改变容器中水位，重复进行三次
5.打开容器上气阀
打开气阀，使容器内水面上升并达到平衡
6.关闭容器上气阀
关闭容器上气阀
7.测量负压数据
在保持 po< pa 的条件下，改变容器中水位，重复进行三次
实验数据
Alternative content
将试件安装到此处上
OK
拖动试件，安装到万能实验机上
OK
打开控制器
打开
打开电脑
打开
输入学号、密码登录
OK
联机
OK
启动设备
OK
材料参数: E1=
MPa, E2=
MPa
静水压强实验报告
实验有关常数:
Δ
A
=
10
-2
m
Δ
B
=
10
-2
m
表1: 实验记录表
实验次数
测压管读数
(10
-2
m)
Δ
1
Δ
2
Δ
3
Δ
4
Δ
5
Δ
6
Δ
7
p
0
>p
α
1
2
3
p
0
<p
α
1
2
3
表2: 实验计算表
计算项目
p
0
(kN/m
3
)
p
A
(kN/m
3
)
p
B
(kN/m
3
)
有色液体容重γ
(kN/m
3
)
γ(Δ
2
-Δ
1
)
γ(Δ
5
-Δ
A
)
γ(Δ
6
-Δ
B
)
P
0
/(Δ
4
-Δ
3
)
p
0
>p
α
1
2
3
p
0
<p
α
1
2
3
生成实验报告
