真实网架

真实网架是一套专门为网架行业打造的全流程软件,是网架加工的一站式解决方案。软件包括图纸放样,钢结构、网架算量,网架分区,网架套料优化,螺栓球加工,网架材料重新利用,融入了网架加工的全流程,极大得提高了工作效率,又最大限度得节约原料,降低成本。

功能

教程

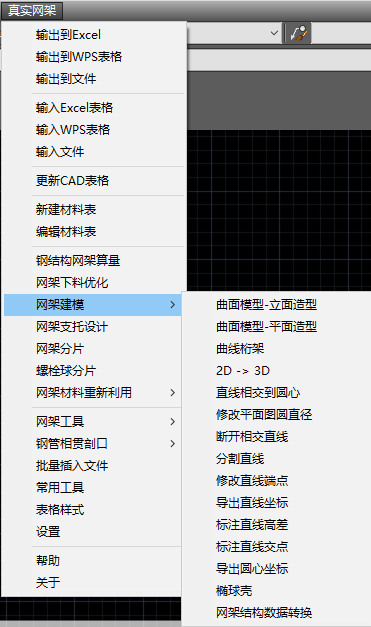

网架建模包括自动生成复杂的维模型、常用模型工具和网架结构数据转换,可以在CAD中轻松搞定复杂的3维模型。

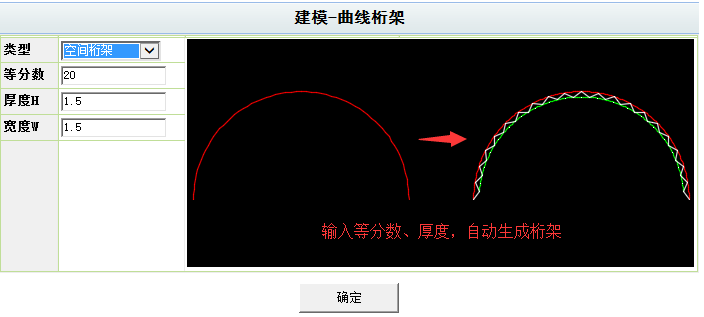

在CAD中绘制造型曲线,将造型曲线应用到平面模型上,自动生成三维模型。

根据网架平面图、杆件表和球图进行分片,只要指定好各分片大小,就能自动生成各分区的杆件表、球表、配件和球图;

支持异形分区;

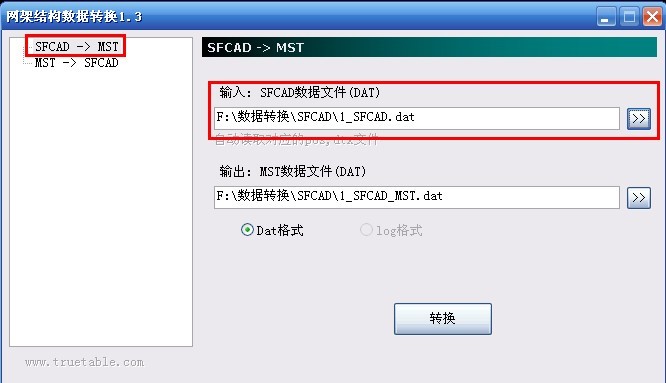

支持MST、SFCAD、3D3S、MSGS软件。

网架套料优化可以对网架钢结构中的型钢、网架杆件、钢筋等线材进行下料优化(套料优化);

可以优化:钢管(圆管),H型钢,工字钢,槽钢,角钢(角铁),方管,矩形管,钢筋,圆钢,铝合金型材等;

可直接优化Excel中的表格;

优化结果一目了然,单元切割方案,原料数量统计,利用率统计;

充分考虑人工下料,相同编号杆件可以放在一起切割。

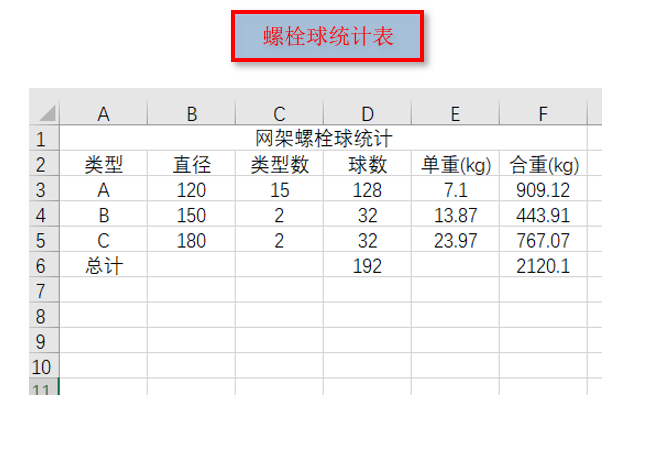

真实网架可以根据网架的球图,自动生成螺栓球的加工表、检验表和统计表,在图纸上标注检验角,可以一次性选择所有的球图,一次性全部生成球表,效率提高了几个数量级;

如果球孔都是负角度,可以将负角度转换为正角度加工;

自动修改基准孔:如果负角度太大,可以自动更改基准孔,或增加辅助孔,尽量消除负角度;

球表智能排序,位置接近的球孔放在一起,便于工人加工制作,可以选择逆时针或顺时针顺序;

球表自动分页,同一个球确保在同一页,一键打印;

自动在CAD图中标注螺栓球检验角;

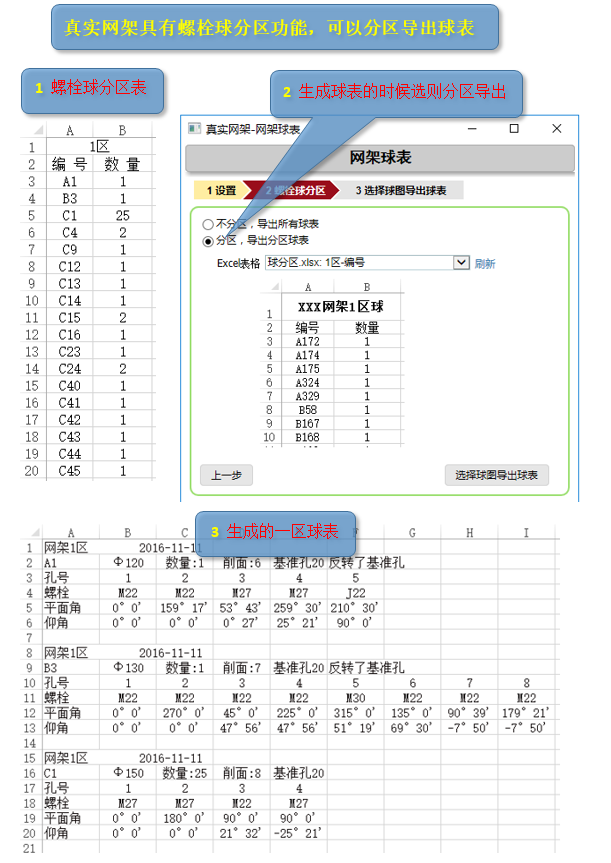

具有球表分区功能,可以根据分区表分区导出球表;

可以跟数控车床对接,将螺栓球球图转换成数控车床代码,可以一次性将所有球图导出为代码文件;

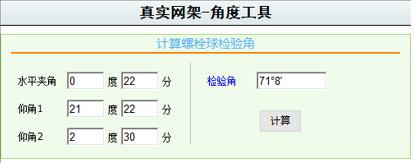

角度工具:计算球孔的空间角度。

有时候网架已经加工好了,设计条件却变了,要重新出图。为了节约成本,就要利用原来的网架材料。如果人工挑选,速度慢,效率低。真实网架速度快,效率高,通过层层筛选,找出所有能利用的材料,最大限度节约原材料。

最终生成4个表:直接利用材料表,可利用材料表1,可利用材料表2,要重新做的材料表。

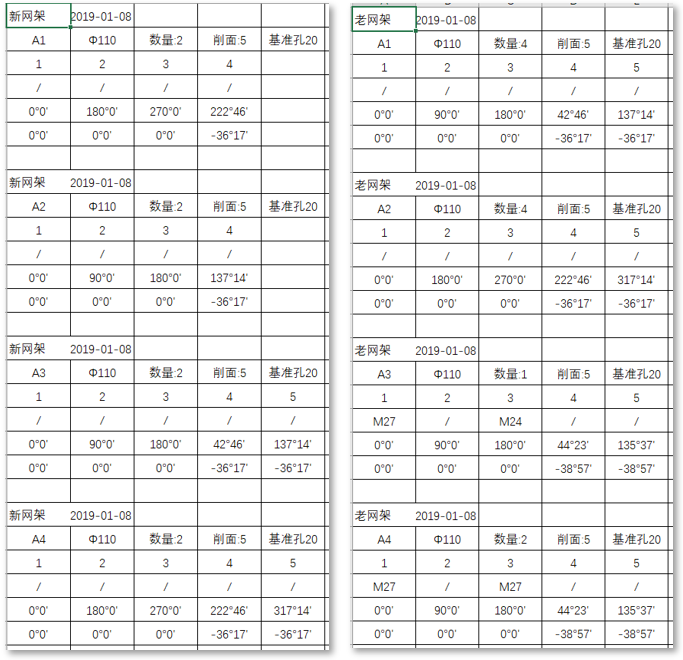

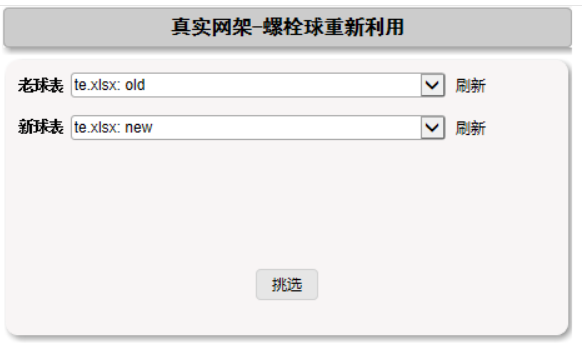

螺栓球重新利用是基于螺栓球加工模块的,先导出老球表和新球表,再通过软件自动挑选出可以利用的螺栓球。

不同于人工简单的对着球图比对,真实网架重新建立了球的3D模型,进行了精确挑选,即使球旋转过了,也能准确挑选出来。

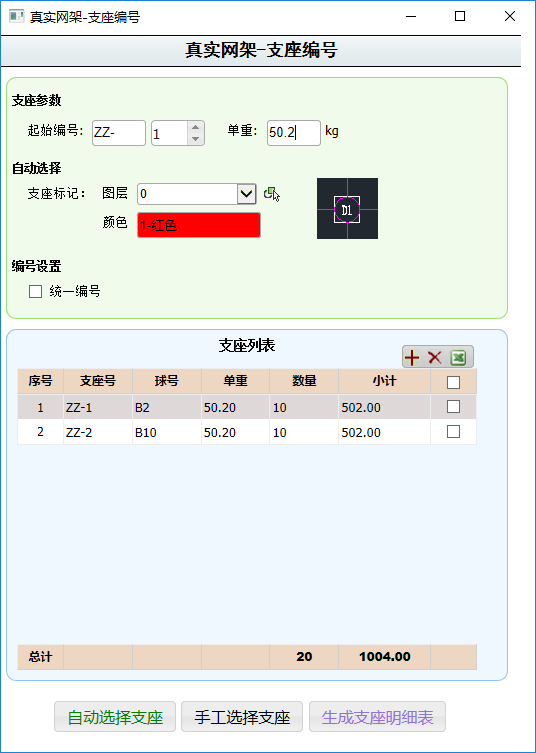

支座自动编号,生成支座明细表。

用于计算网架支托(小立柱)高度,可自动计算支托管长度,螺栓伸出长度,并对支托进行统计、排序,最终生成支托布置图和支托明细表;可同时设计多个网架支托,自动进行合并统计,并统一编号;支持单坡、双坡、四坡、圆形等各种形式网架。

绘制钢管相贯线和剖口展开图,支持直线相交和弧线相交。
